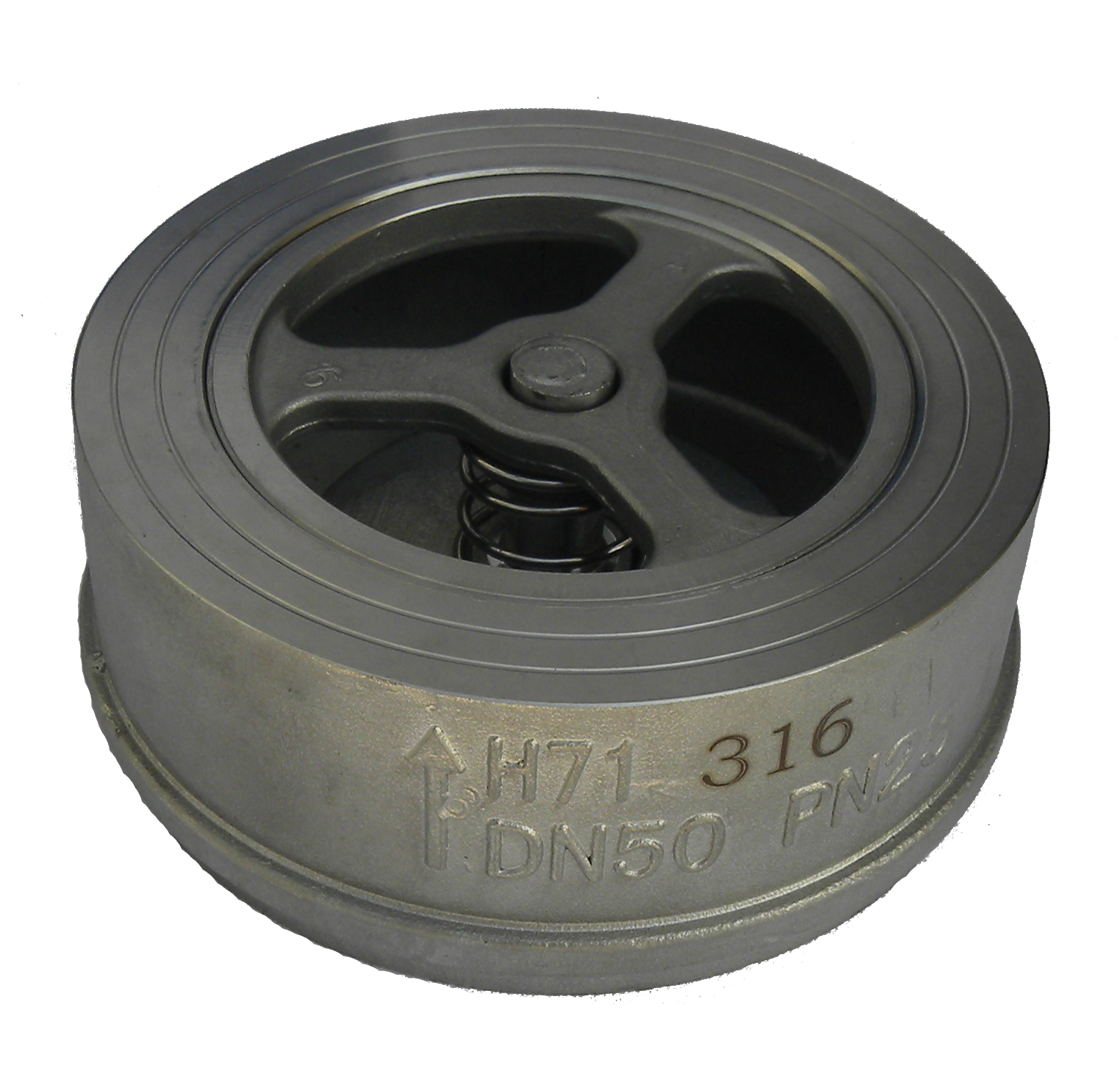

Обратный клапан межфланцевый тарельчатый нержавеющий ABRA D-071

Обратный клапан нержавеющий из стали AISI316 (CF8M) межфланцевый тарельчатый пружинный DN(Ду)15-300 PN(Ру)16/25 ABRA-D71

Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности - B (по ГОСТ 54808 и ГОСТ 9544)

Основные области применения - применяется в качестве обратного клапана в нижеследующих системах:

  • В любых системах на следующих средах:
    • вода, в т.ч. техническая, питьевая, сетевая, подпиточная, дистиллированная, в т.ч. морская вода Балтийского моря (8-11o/oo) и других аналогичных опресненных акваторий Мирового океана и т.д.
    • многие солевые водные растворы
    • пар (до 8 бар),
    • сжатый воздух,
    • нейтральные газы,
    • спирты ,
    • антифризы в т.ч. водно-гликолевые,
    • аммиак,
    • слабоагрессивные среды,
    • светлые и темные нефтепродукты
    • прочие среды
  • холодное водоснабжение (ХВС),
  • горячее водоснабжение (ГВС),
  • теплоснабжение с любым стандартным теплоносителем (включая антифризы),
  • паровые системы (паровые линии, паропроводы) до 200°C,
  • конденсатные линии,
  • технологическое водоснабжение,
  • газопроводы нейтральных и инертных газов,
  • водоподготовка и водозабор,
  • транспортировка минеральных и синтетических масел и т.д.

Ду / DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
 1/2" 3/4"  1" 1 1/4"  1 1/2"  2"  2 1/2"  3"  4"  5" 6" 8" 10" 12"
Ру / PN
25бар (2,5 МПа)
Диапазон рабочих температур, °C
Максимально допустимая температура 200 °C,
Минимальная температура окружающей среды -60 °C,
Код товара ABRA-D71-
-H71W-16/25-
-015		 ABRA-D71-
-H71W-16/25-
-020		 ABRA-D71-
-H71W-16/25-
-025		 ABRA-D71-
-H71W-16/25-
-032		 ABRA-D71-
-H71W-16/25-
-040		 ABRA-D71-
-H71W-16/25-
-050		 ABRA-D71-
-H71W-16/25-
-065		 ABRA-D71-
-H71W-16/25-
-080		 ABRA-D71-
-H71W-16/25-
-100		 ABRA-D71-
-H71W-16/25-
-125		 ABRA-D71-
-H71W-16/25-
-150		 ABRA-D71-
-H71W-16/25-
-200		 ABRA-D71-
-H71W-16/25-
-250		 ABRA-D71-
-H71W-16/25-
-300
L-строительная длина, мм  27,5 28 28 30 36 40 49 57 68,5 78,5 95 108 132 150
øD-внешний диаметр, мм  51  61 70  79  88  108 125 137,5 163 191 221 267 320 380
ød, мм  15  20 25 32 40 50 65 80 100 125 150 190 235 280
Вес, кг /шт.  0,275 0,280 0,380 0,500 0,640 1,000 1,600 2,250 2,900 4,400 6,500 8,000 24,500 35,000
Kv, м3/ч 2,5 5 9 18 29 45 75 115 190 320 380  550 900 1350
давление открытия МПа 0,03-0,05 = 3-5 м.в.ст.
Минимальная длина шпильки для межфланцевого монтажа, мм 105 105 105 110 120 120 150 160 180 200 215 240 250 280
Минимальная длина болта для межфланцевого монтажа, мм 80 80 80 90 100 110 120 130 150 170 185 210 230 250
