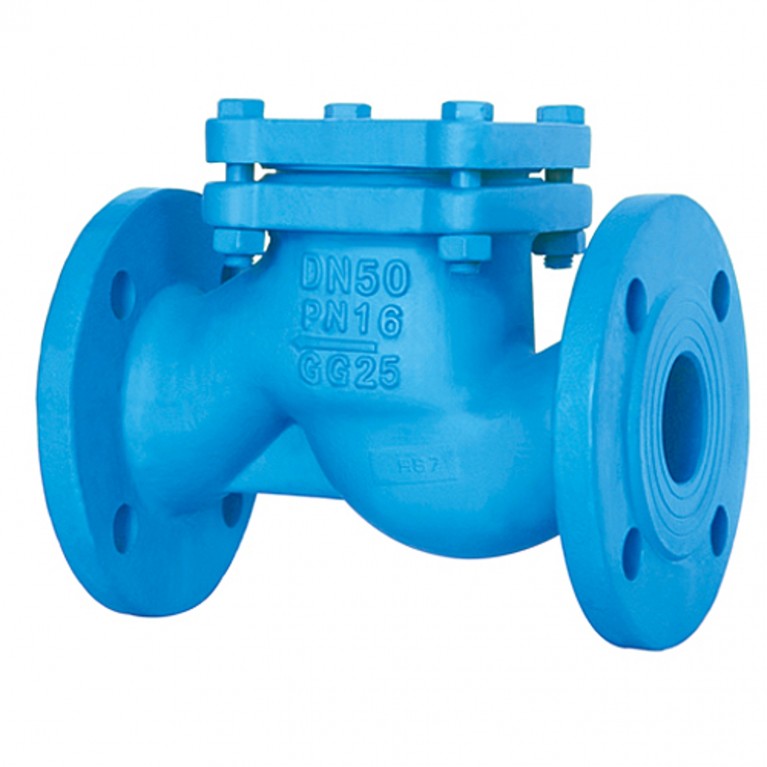

Клапан обратный нержавеющий 16нж10нж

Условия эксплуатации обратного клапана 16нж10нж:

• Температура рабочей среды: + 420°С;
• Температура окружающей среды: от -40 до +45°С;
• Рабочая среда: вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам основных деталей клапана;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  «У»;
• Направление потока среды: под золотник (по стрелке на корпусе);

Технические данные обратного клапана 16нж10нж:

• Привод: автоматический;
• Номинальное давление PN, МПа (кгс/см²): 1,6(16);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: горизонтальное, крышкой вверх;
• Регламентирующий документ: ТУ 26-07-393-86;
• Класс герметичности: допустимые протечки в затворе при испытании водой, см3/мин: Ду40, Ду50 –1,0; Ду65, Ду80, Ду100 – 2,0; Ду150 – 3,0;
• Номер чертежа: У 41030-00М;
• Таблица-фигура: 16нж10нж;

Материалы основных деталей обратного клапана 16нж10нж:

• Материал изделия (корпус, крышка): сталь 25Л, 12Х18Н9ТЛ и др.;
• Материал изделия (прокладка): паронит;

Показатели надежности обратного клапана 16нж10нж:

• Гарантийная наработка, циклов: 340;
• Гаратнийная наработка, часов: 10 900 в пределах гарантийного срока эксплуатации;

Основные заводы производители обратного клапана 16нж10нж:

• Место производства: Россия г. Санкт-Петербрург;
• Производитель 16нж10нж: ЗАО НПО «Знамя труда».

Монтаж нержавеющего обратного клапана 16нж10нж:

• Подъемный обратный клапан 16нж10нж устанавливается на горизонтальном участке трубопровода крышкой вверх. Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе.
• Подъемные обратные клапаны 16нж10нж следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания.
• Протекающая по трубопроводу среда не должна содержать механических примесей, которые могут повредить уплотнительную поверхность затвора.
• Трубопровод должен быть хорошо укреплен. При монтаже клапанов, необходимо чтобы фланцы  были установлены без перекосов, и было обеспечено совпадение открытых отверстий фланцев трубопровода отверстиями фланцев клапана.

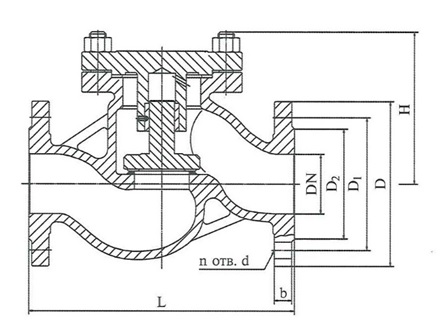

Основные габаритные и присоединительные размеры обратного клапана 16нж10нж:
