Рабочая среда: жидкая и газообразная, нейтральная к материалам корпуса клапана;
Направление потока среды: под захлопку (по стрелке на корпусе);

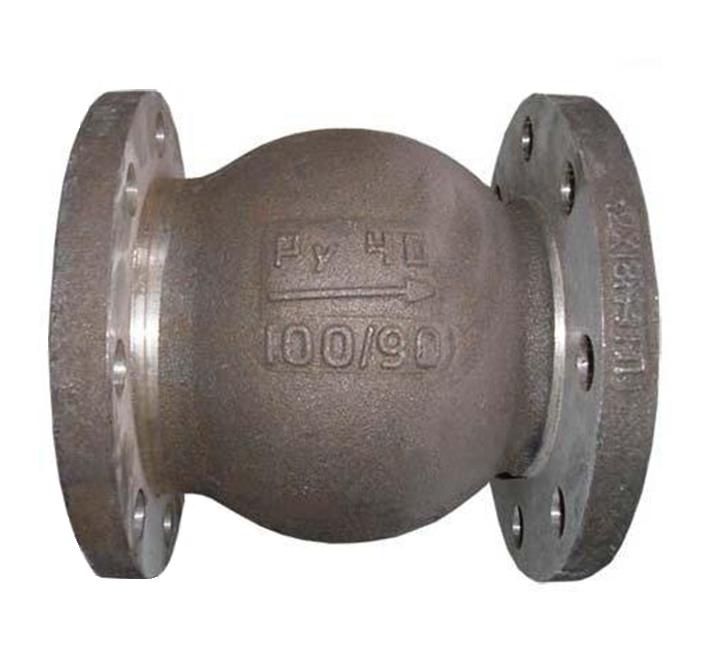

Технические данные обратного клапана 19нж63бк:
Привод: автоматический;
Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
Присоединение к трубопроводу: фланцевое ГОСТ 12815-80;
Установочное положение на трубопроводе: на горизонтальном трубопроводе – в соответствии с маркировкой «Верх» на корпусе затвора, на вертикальном трубопроводе – уплотнительной поверхностью захлопки вниз;
Регламентирующий документ: ТУ 26-07-1361-84;
Класс герметичности по ГОСТ 9544-93: «А»;

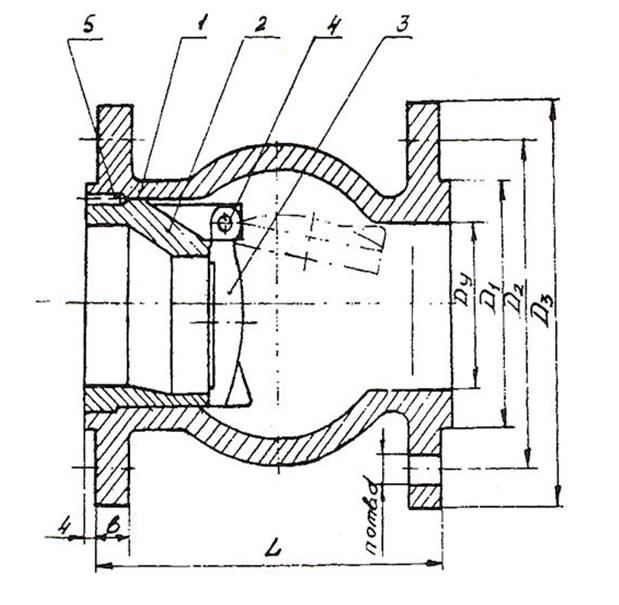

Номер чертежа: МЗ 44126;
Таблица-фигура: 19нж63бк;
Материалы основных деталей обратного клапана 19нж63бк:
Материал изделия (корпус): сталь 12Х18Н9ТЛ;
Показатели надежности обратного клапана 19нж63бк:
Средний срок службы клапана 19нж63бк: не менее 15 лет;
Гарантийная наработка, циклов: 1200;
Полный средний ресурс, циклов: 11000;
Монтаж обратного клапана 19нж63бк:
Клапан обратный 19нж63бк должен устанавливаться в местах, удобных для обслуживания.
Рекомендуется снимать заглушки с проходных отверстий клапана только непосредственно перед монтажом на трубопровод.
Перед установкой клапана на трубопровод следует произвести расконсервацию. Перед монтажом система должна быть тщательно промыта, продута и просушена.
Устанавливается клапан на горизонтальном участке трубопровода – в соответствии с маркировкой «верх» на корпусе; на вертикальном участке трубопровода – уплотнительной поверхностью стакана вверх (направление стрелки на корпусе – вверх).
Перед пуском в эксплуатацию необходимо смонтированный на трубопроводе затвор подвергнуть испытаниям:
а) произвести гидравлические испытания пробным давлением при открытом положении затвора;
б) проверить герметичность затвора и соединение при условном (рабочем) давлении.
Хранение и транспортировка обратного клапана 19нж63бк:
Условия хранения и транспортирования – 6 (ОЖ2) по ГОСТ 15150-69.
Клапаны 19нж63бк должны храниться в упакованном виде. Клапаны без упаковки должны храниться под сухим навесом или на складе при температуре окружающего воздуха от -30 до +50°С. Относительная влажность не должна превышать 90%.
Проходные отверстия магистральных патрубков должны быть закрыты заглушками.
Законсервированные клапаны, хранящиеся без упаковки должны подвергаться один раз в полугодие тщательному осмотру состояния консервации и при необходимости переконсервации.
При хранении клапана без упаковки необходимо соблюдать требование установки клапана вертикально – захлопкой вверх или горизонтально – маркировкой «Верх» – вверх.
К месту монтажа клапаны должны транспортироваться в упаковке предприятия-изготовителя.
Клапаны 19нж63бк могут транспортироваться всеми видами транспорта на любое расстояние.
