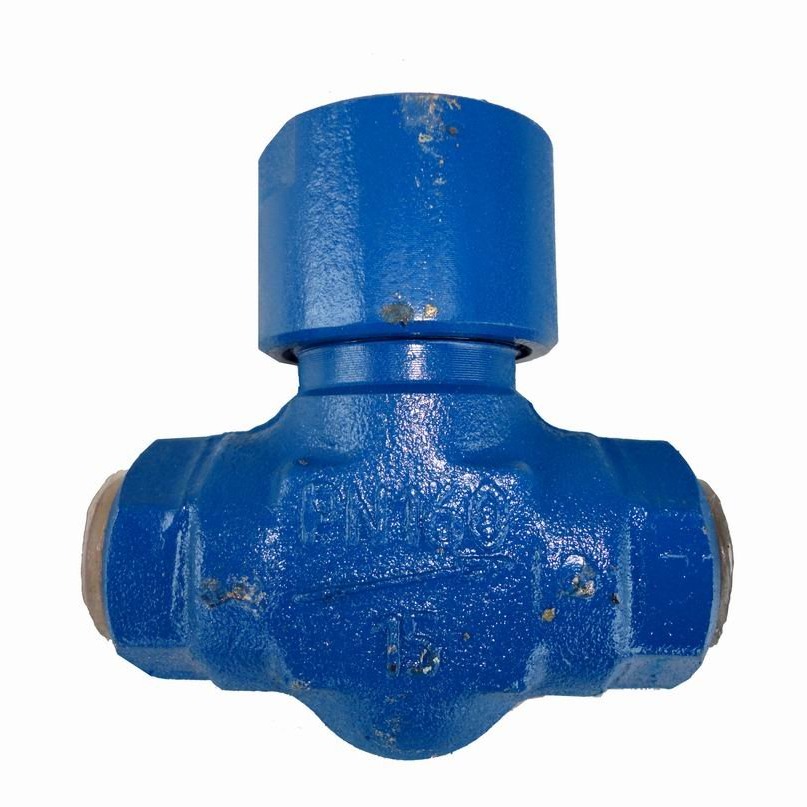

Клапан обратный стальной 16с48нж

 Клапан обратный стальной муфтовый 16с48нж предназначен для установки на трубопроводах с условными проходами Ду-15, 20, 25, в качестве устройства для предотвращения обратного патока рабочей среды. Условное давление клапана 16с48нж Ру-160 кгс/см2 температура до +425 °C

 В целях повышения чувствительности обратного клапана 16с48нж к перемене направления потока рабочей среды и для ускорения посадки клапана 16с48нж, производители выполняют тарелку с пружиной или используют дополнительный груз. Но эти конструктивные решения повышают расход энергии и способствуют потерям напора при перемещении среды в трубопроводе. Обратные клапаны 16с48нж  в особых случаях, в частности на основных трубопроводах атомных станций, должны в закрытом положении обеспечивать естественную циркуляцию теплоносителя. Такие клапаны обеспечивают полное закрытие, когда обратный поток больше предусмотренного расчетами, причем обеспечивается естественная циркуляция, за счет наличия небольшого отверстия в диске обратного клапана. Размер отверстия подбирается изготовителями таким образом, чтобы обеспечить необходимую циркуляцию среды. При использовании в качестве невозвратно-запорной арматуры производители снабжают клапан шпинделем или каким-то устройством, прижимающим тарелку к седлу и обеспечивающим фиксацию ее в этом положении. Из-за поддержания затвора клапана в открытом положении создается небольшое гидравлическое сопротивление. Арматура диаметром 20 мм используется для таких рабочих сред, как вода, пар, нефтепродукты, неагрессивные и агрессивные жидкости и газы.

• У - климатическое исполнение для макроклиматических районов с умеренным климатом.
• Углеродистая сталь кроме углерода содержит различные примеси. Вредные примеси, такие как фосфор и сера, попадают в нее с исходным сырьем - чугуном. Сера повышает хрупкость стали при нагреве технических заготовок для пластической деформации. Фосфор вызывает хладноломкость. Поэтому существуют постоянно вводимые в процессе выплавки в сталь вещества для раскисления. Такими элементами являются марганец и кремний. Обычно углеродистые стали содержат до 0,7 - 0,8 % марганца. Взаимодействуя с серой, он повышает температуру термообработки изделий без хладноломкости.
• Рабочей средой - управление происходит без участия оператора под непосредственным воздействием рабочей среды на запирающий элемент или чувствительный датчик.
• Муфтовое соединение применяется в трубопроводной арматуре с диаметром прохода менее 100 мм. Арматура с данным типом соединения имеет патрубки с цилиндрической внутренней резьбой.
• Под приварку подготавливают присоединительные концы арматуры больших диаметров, когда надежность всех других видов соединений становится недостаточной.
• Эта арматура, предназначена для защиты оборудования от аварийных изменений параметров рабочей среды.

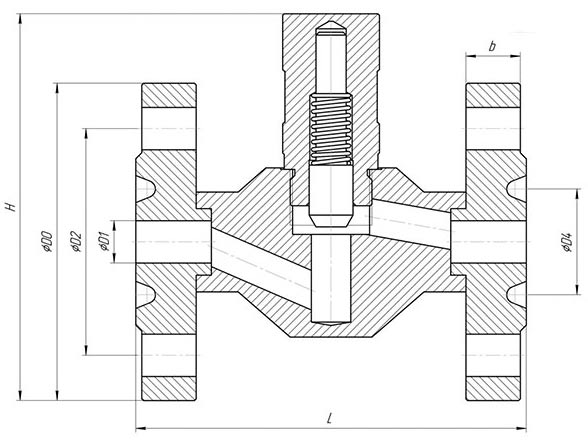

Чертёж клапана 16с48нж:
