Клапан сильфонный нержавеющий 14нж17ст

Клапан  сильфонный из нержавеющей стали применяются как запорное устройство на трубопроводах с  диаметрами Ду: от 15мм  до 150 мм с рабочими средами: вода, газ, пар, различные агрессивные среды при температуре для уплотнения до +350 град. С и  давлением до 1,0 МПа. Монтажное положение при  ручном управлении — любое,  при электроприводе — приводом вверх. Применяются некоторыми производителями ещё индексы к маркировке 14нж17ст28, 14нж17ст30, что говорит о присоединении, возможности наличия ответных фланцев, но мы при получении заказа всегда уточняем эти моменты, что бы не было недопонимания. Это касается и клапанов с фторопластовым уплотнением «п», которые рассчитаны на более низкую рабочую температуру, но повышенную герметичность, ввиду относительной мягкости уплотнительного материала.

Такие клапаны применяется в системах, где есть необходимость исключить протечки в окружающую среду, в отличии от использования сальниковых клапанов. Это преимущество достигается ввиду  конструктивного усложнения и, как следствие — более высокой стоимости. При выходе из строя сильфонного узла клапана, его ремонт предполагает сложную и дорогостоящую процедуру поэтому чаще клапан приходится полностью менять на новый.

Изделия производятся по чертежам:  У 26161,  ПТ 26161 и др.

14нж17ст технические характеристики:

• Рабочая среда: жидкости, пар, газы ( в том числе инертные), неагрессивные к материалам изделия при температуре: до +350 град.С;
• Герметичность:  класс «А»  по  ГОСТ 9544-93;
• Давление условное Pу:  1,0 МПа;

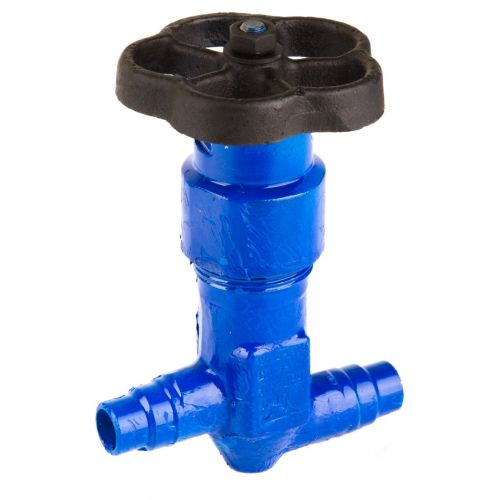

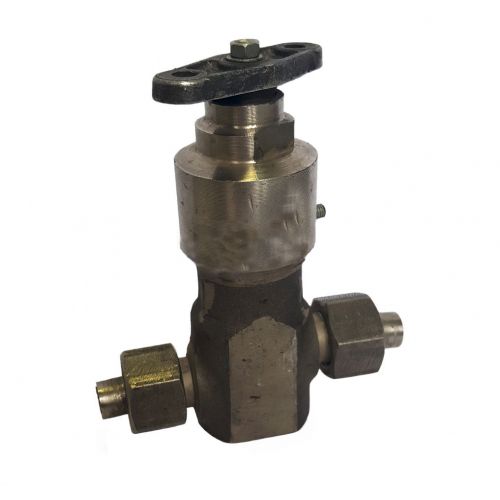

• Присоединение к трубопроводу: цапковое (Ду15, Ду25 по ГОСТ 2822), под приварку (Ду40 — Ду100), фланцевое по ГОСТ 12815-80;
• Уплотнение затвора:  ЦН-12М;
• Корпус: сталь нержавеющая марки: 12Х18Н9Т;
• Под заказ сможем изготовить 14нж17ст Ду10 фланцевые;
• Привод — ручной, шарнирная муфта и электропривод.

Габариты и масса:

14нж17ст герметичность

Рассматриваемые клапаны предполагают герметичность по классу «А», но на больших диаметрах: Ду 125 и Ду 150  допускаются протечки не более 12 см3/мин. Эксплуатация возможна при температуре окружающей среды не выше 40 град С и относительной влажности до 98% (при 20 град.С). Всегда следует иметь ввиду, что специфика уплотнения «металл по металлу» предполагает собой работу со средами не содержащими твёрдых включений, иначе малейшее попадание твёрдой частицы в запорную плоскость нарушит предусмотренный класс герметичности.
