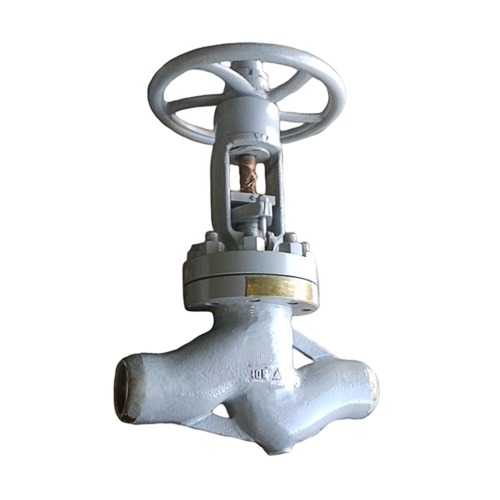

Клапан стальной 15с11п

  • Клапан 15с11п предназначен для установки в качестве запорного устройства на трубопроводах холодильных установок для жидкого и газообразного аммиака, корродирующих сред, природного и сжиженного газа, а также других сред, не агрессивных к материалам деталей вентилей. Присоединение цапковое (наружная резьба М24х1,5). Клапан 15с11п изготавливается условным диаметром Ду10.
  •
  • Температура рабочей среды: от –40 до +150°С;
  • Рабочая среда: вода, пар, нефтяной попутный и природный газ, жидкий и газообразный  аммиак с маслами ХА, ХА-23, ХА, природный и сжиженный газ;
  • Климатическое исполнение и категория размещения по ГОСТ 15150:  У1, ХЛ1;
  • Направление потока среды: по стрелке на корпусе;
  • Привод: ручной (маховик);
  • Номинальное давление PN, МПа (кгс/см2): 2,5(25);
  • Присоединение к трубопроводу: цапковое с наружной резьбой;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ 26-07-1380-85;
  • Класс герметичности по ГОСТ 9544-93:  «А»;
  • Номер чертежа: КЗ 22043 -101;
  • Материал корпуса: сталь 25;
  • Материал золотника: сталь 20х13;
  • Материал шпинделья: сталь 35;
  • Материал набивки: фторопласт-4;
  • Материал кольцоа: фторопласт-4;
Габаритные и присоединительные размеры 15с11п

Таблица фигура Номер чертежа Присоединение Привод Ду L H Масса
15с11п КЗ 22043 цапковое (резьба цапок метрическая) ручной (маховик) 10 75 105 0,49
