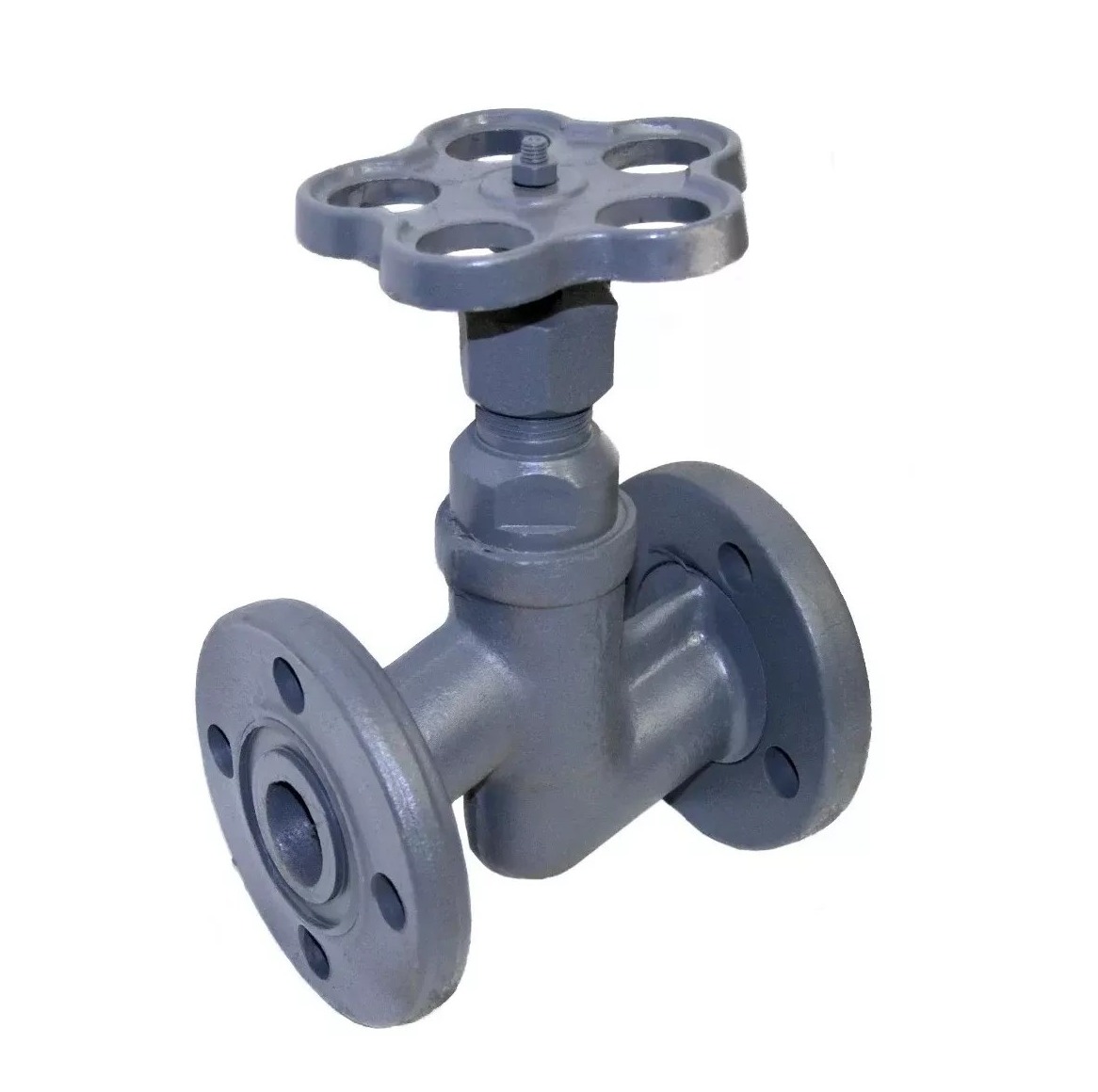

Клапан стальной 15с12п

  • Клапан 15с12п применяется как запорное устройство для жидкого газообразного аммиака, а также других сред, не агрессивных к материалам деталей клапана. Температура рабочей среды от -40 до +150°С. Рабочее давления изделия - 2,5 МПа. Клапан имеет ручное управление (маховик) и может монтироваться в любом рабочем положении. Присоединение клапана к трубопроводу – фланцевое по ГОСТ 12815-80. Клапан 15с12п изготавливается условными диаметрами: Ду20, Ду25, Ду32мм.
  • Температура рабочей среды: от - 40 до + 150°С;
  • Рабочая среда: жидкий и газообразный аммиак с маслами ХА, ХА-23, ХА-30, а также среды не агрессивные к материалам деталей клапана;
  • Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1;
  • Направление потока среды: по стрелке на корпусе;
  • Привод: ручной (маховик);
  • Номинальное давление PN, МПа (кгс/см2): 2,5 (25);
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Установочное положение на трубопроводе: любое;
  • Регламентирующий документ: ТУ 26-07-1566-91;
  • Класс герметичности по ГОСТ 9544-93:  «А»;
  • Номера чертежей: КЗ 22083;
  • Таблица-фигура: 15с12п;

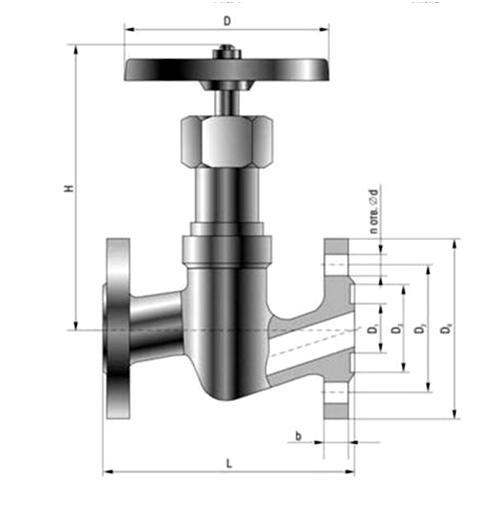

Габаритные и присоединительные размеры 15с12п

Обозначение

DN

L

H

D

D0

D1

D2

D3

b

d

n

Масса, кг

15с12п Ду20

20

150

164

120

105

35

75

51

14

14

4

4,4

15с12п Ду25

25

160

165

120

115

42

85

58

14

14

4

5

15с12п Ду32

32

180

190

120

135

50

100

66

16

18

4

7
