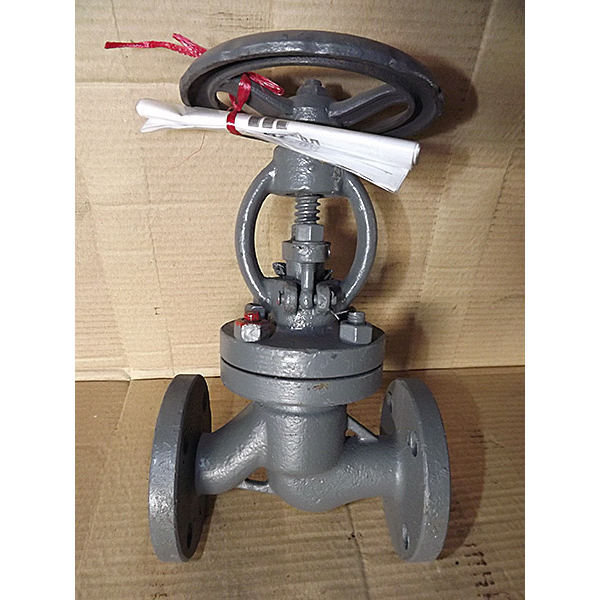

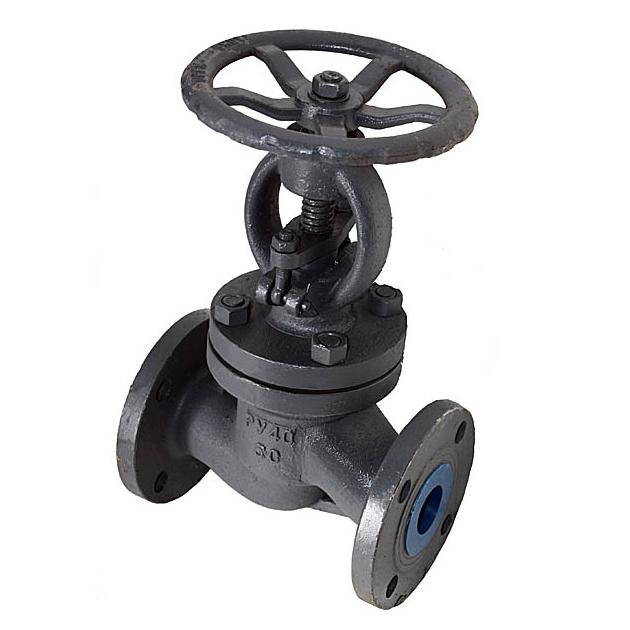

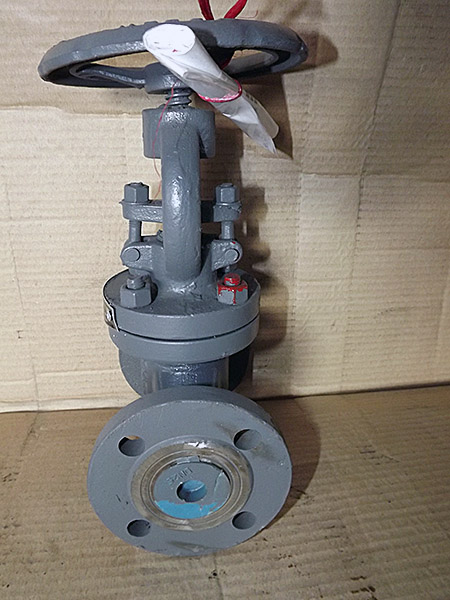

Вентиль стальной 15с22нж

Технические характеристики:

• Рабочая среда: вода, пар, воздух, жидкие и газообразные углеводороды, нефть, нефтепродукты, природный и топливный газ, аммиак и другие среды, скорость коррозии в которых материалов корпусных деталей клапана 15с22нж — не более 0,2 мм/год.
• Температура рабочей среды: от минус 40ºС до 450ºС
• Температура окружающей среды: не ниже минус 40ºС
• Номинальное давление: 4,0 (40) МПа (кгс/см²)
• Присоединение к трубопроводу: фланцевое
• Привод: ручной (маховик)
• Материал корпуса: сталь 25Л
• Пропуск среды в затворе: 0,03 см³/мин по ГОСТ 9544-2005

• Устройство и работа изделия.

  Клапан (вентиль) 15с22нж состоит из: корпуса, крышки, сальника (сталь 25Л), шпинделя, золотника (сталь 20Х13), прокладки (паронит ПОН-Б), сальниковой набивки (ТРГ), маховика.

  Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле клапана 15с22нж.

  Рабочее положение клапана.

  Установочное положение клапана (вентиля) 15с22нж на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. Вентиль 15с22нж следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания.

  Инструкция по эксплуатации.

  • Перед монтажем тщательно очистить проходы вентиля при закрытом затворе.
  • При монтаже клапана и трубопровода необходимо обеспечить совпадение отверстий под шпильки на фланцах клапана и трубопровода, параллельность фланцев трубопровода и компенсацию температурных напряжений.
  • Затяжку болтов крепления производить способами, гарантирующими от перекосов и перетяжек.
  • Направление движения транспортируемой среды указано на корпусе клапана стрелкой.

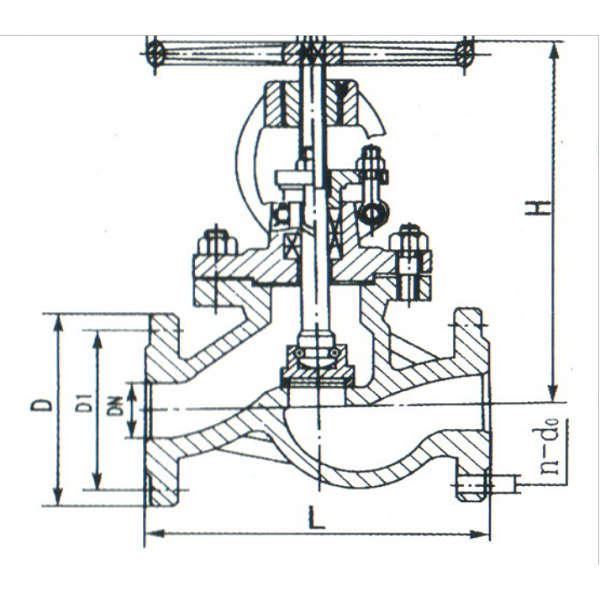

  Наименование, условный проход	Строительная длина L, мм	Высота H, мм	Масса m, кг	Количество отверстий под болт
  15с22нж Ду15	130	184	3,5	4 х М12
  15с22нж Ду20	150	205	4,1	4 х М12
  15с22нж Ду25	160	215	9,2	4 х М12
  15с22нж Ду32	180	240	11,0	4 х М16
  15с22нж Ду40	200	260	16,0	4 х М16
  15с22нж Ду50	230	280	18,5	4 х М16
  15с22нж Ду65	290	330	36,0	4 х М16
  15с22нж Ду80	310	350	41,0	4 х М16
  15с22нж Ду100	350	400	58,0	8 х М22
  15с22нж Ду125	400	485	65,0	8 х М26
  15с22нж Ду150	480	495	105,0	8 х М26
  15с22нж Ду200	600	620	165,0	12 х М30
