Вентиль стальной 15с54бк1

Устройство и работа изделия.

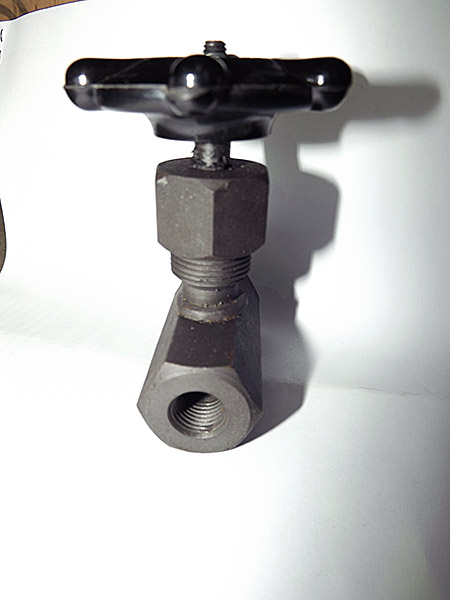

Клапан (вентиль) 15с54бк1 состоит из: корпуса, шпинделя, сальникового уплотнения (кольца из паронита ПОН ГОСТ 481-80, фторопласта 4 ГОСТ 10007-80Р), накидной гайки, маховика.
Вращением маховика обеспечивается поступательное движение шпинделя, который перемещаясь, поднимает или опускает золотник, тем самым открывая или закрывая проходное отверстие в седле клапана. Золотник выполнен с заостренным (игольчатым) профилем и изготовлен заодно со шпинделем, который садится в отверстие седла. Клинообразная форма запорного элемента обеспечивает большую надёжность, в сравнении с обычным вентилем с прямым седлом. Игольчатый вентиль при высоких давлениях не приводит к задирам в уплотнительных кольцах вентилей. Запорный вентиль 15с54бк1 — необходимый элемент при измерениях разницы между двумя отдельными давлениями в системах технического контроля. Для полного открытия вентиля достаточно повернуть маховик против часовой стрелки на три оборота.

Рабочее положение клапана.

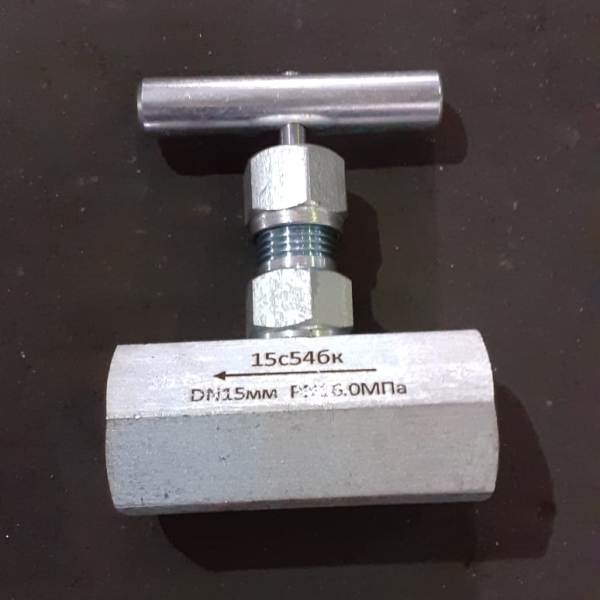

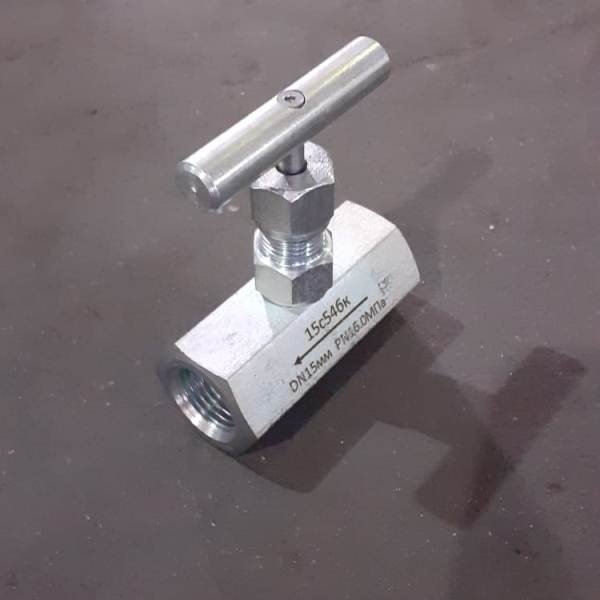

Установочное положение клапана (вентиля) 15с54бк1 на трубопроводе любое, подача рабочей среды – под золотник (по стрелке на корпусе). Рабочая среда не должна содержать механических примесей. Вентиль следует устанавливать на трубопроводе в местах доступных для осмотра и обслуживания.

Инструкция по эксплуатации.

• К монтажу и эксплуатации оборудования допускаются лица, изучившие требования инструкции по монтажу и эксплуатации вентилей, правил техники безопасности и имеющие навыки работы с вентилями.
• Перед монтажем 15с54бк1 проверить состояние резьб на присоединительных концах, отсутствие посторонних частиц в его полостях.
• При монтаже, разборке и сборке возможность загрязнения и попадания посторонних частиц во внутренние полоси 15с54бк1 должна быть исключена.
• При обнаружении в полостях 15с54бк1 посторонних частиц (песка, грязи и т.п.) вентиль должен быть промыт и продут воздухом.
