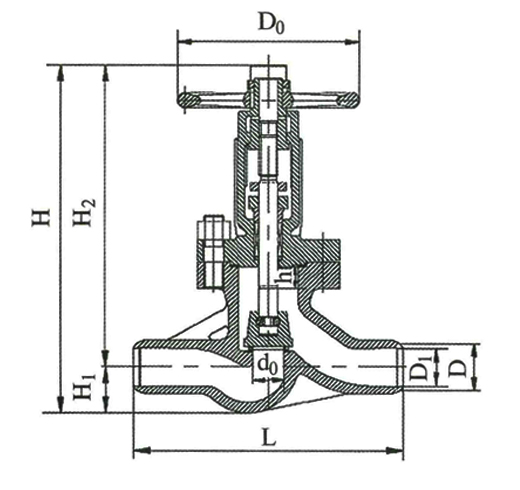

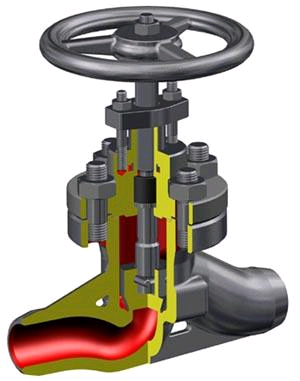

Вентиль стальной Т-109б

Условия эксплуатации запорного вентиля Т-109б ду 100 Ру 100:

• Температура рабочей среды: до + 450°С;
• Рабочая среда: вода, пар;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  УЗ, ТЗ;
• Направление потока среды: на тарелку;

Технические данные запорного вентиля Т-109б ду 100 Ру 100:

• Привод: ручной (маховик);
• Номинальное давление PN, МПа (кгс/см²): 10,0 (100);
• Присоединение к трубопроводу: под приварку;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 108.21.272-2004;

Материалы основных деталей запорного вентиля Т-109б ду 100 Ру 100:

• Материал изделия (корпус): сталь 25Л;

Показатели надежности запорного вентиля Т-109б ду 100 Ру 100:

• Средний срок службы: не менее 10 лет;
• Наработка на отказ, циклов: 500;

Монтаж запорного вентиля Т-109б ду 100 Ру 100:

• Перед вводом в эксплуатацию запорного вентиля Т-109 необходимо:
• Каждый вентиль подвергнуть внешнему осмотру.
• Произвести расконсервацию наружных и внутренних поверхностей, особо обратив внимание на расконсервацию уплотнительных поверхностей тарелки и седла корпуса.
• Произвести 2-х кратное открытие и закрытие затвора. Никаких препятствий открытию или закрытию ощущаться не должно.
• Вентили запорные в процессе эксплуатации должны быть полностью открыты до упора в кромку крышки, либо полностью закрыты. Использование запорных вентилей Т-109б в качестве регулирующего устройства не допускается.
• Приварку вентилей запорных к трубопроводу производить при поднятом затворе.
• Перед пуском трубопровода с установленными вентилями в эксплуатацию должна быть произведена тщательная продувка и промывка трубопроводов.
