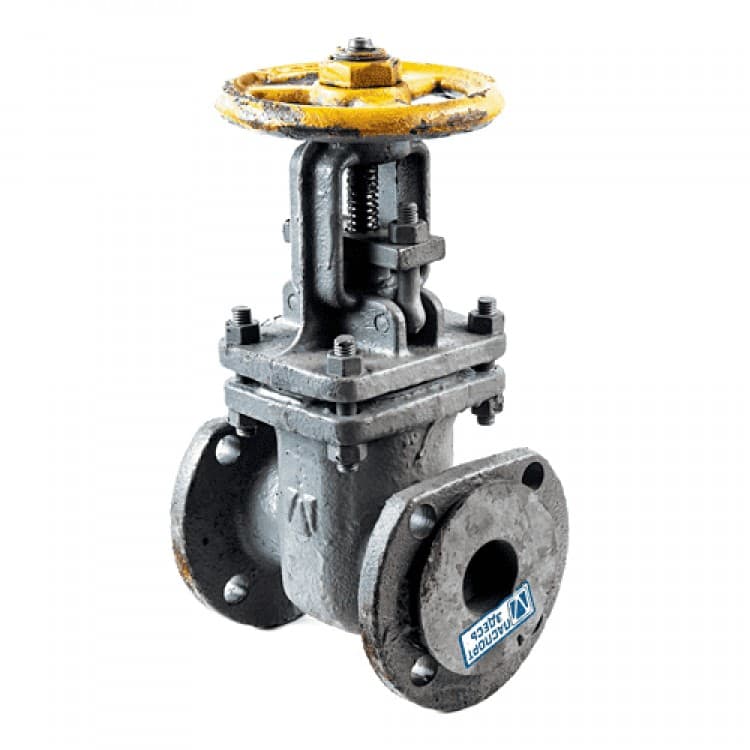

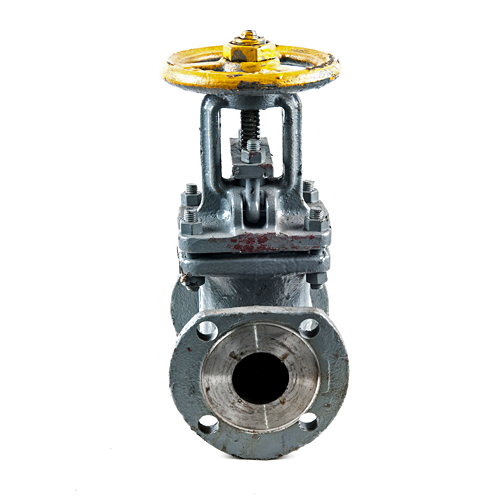

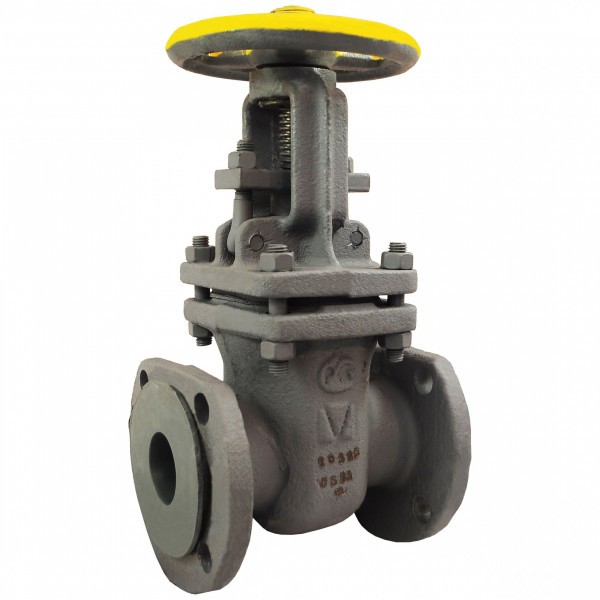

Задвижка стальная газ ЗКЛ2-16 30с41нж клиновая МЗТА

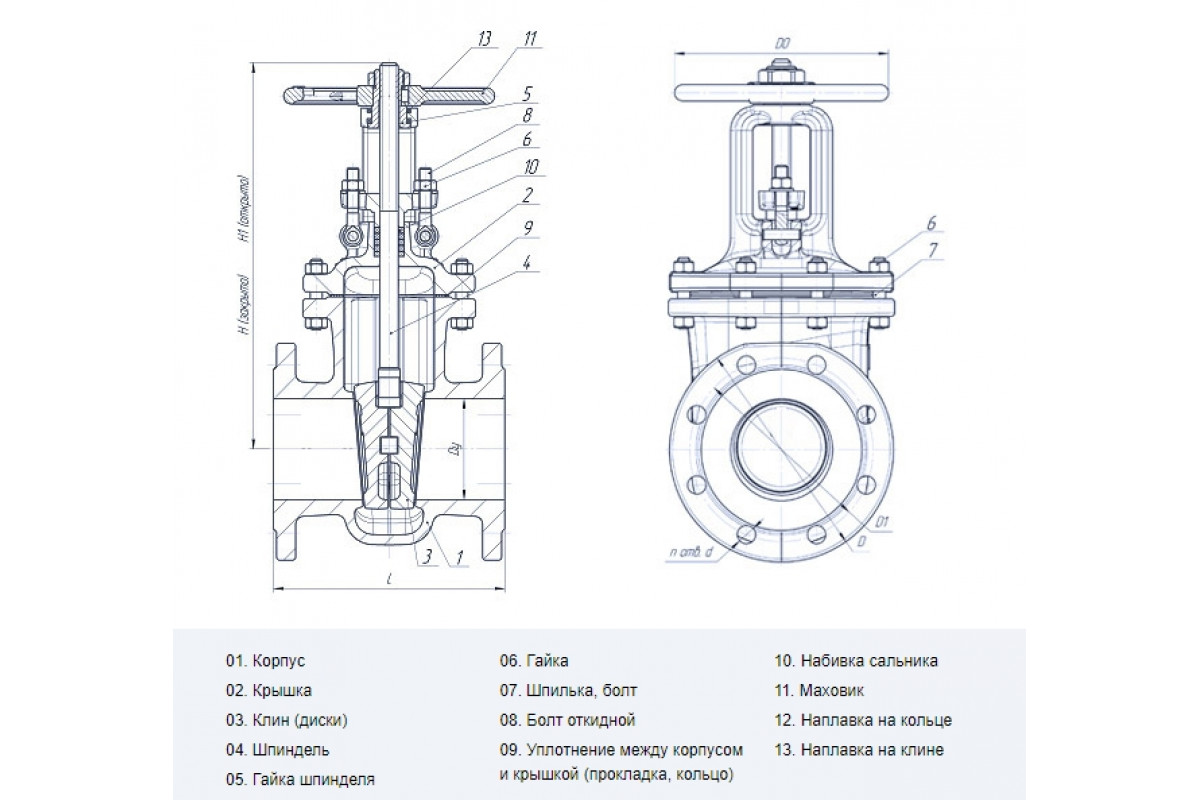

Материальное исполнение задвижек стальных 30с41нж

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь 25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 45, латунь ЛС59
  • 6. Гайка: сталь 25
  • 7. Шпилька, болт: сталь 35
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  • 10. Набивка сальника: АГИ, ТРГ
  • 11. Маховик: Чугун
  • 12. Подшипник: по ГОСТ 7872-89
  • 13. Наплавка на кольце в корпусе: 07Х25Н13
  • 14. Наплавка на клине: сталь по типу 20Х13

Габаритные размеры задвижек стальных фланцевых 30с41нж

Наименование DN D D0 L H H1 Масса, кг
Задвижка 30с41нж DN 50 50 160 160 180 281 346 17
Задвижка 30с41нж DN 80 80 195 160 210 336 428 28,7
Задвижка 30с41нж DN 100 100 215 210 230 385 496 39,2
Задвижка 30с41нж DN 125 125 245 210 255 470 600 61
Задвижка 30с41нж DN 150 150 280 280 280 576 742 85
Задвижка 30с41нж DN 200 200 335 310 330 686 902 123,9
Задвижка 30с41нж DN 250 250 405 400 450 854 1118 240,7
Задвижка 30с41нж DN 300 300 460 460 500 998 1315 322,8
Задвижка 30с41нж DN 350 350 520 460 550 1220 1570 361
Задвижка 30с41нж DN 400 400 580 480 600 1360 1770 491,7
