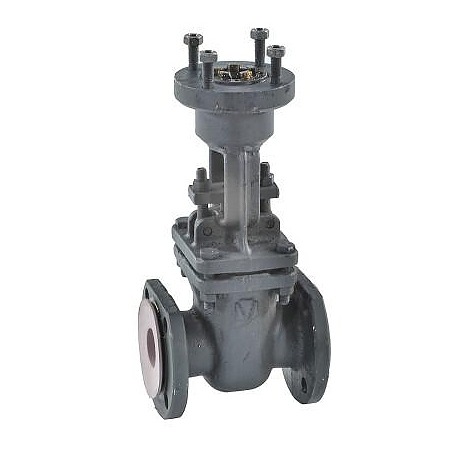

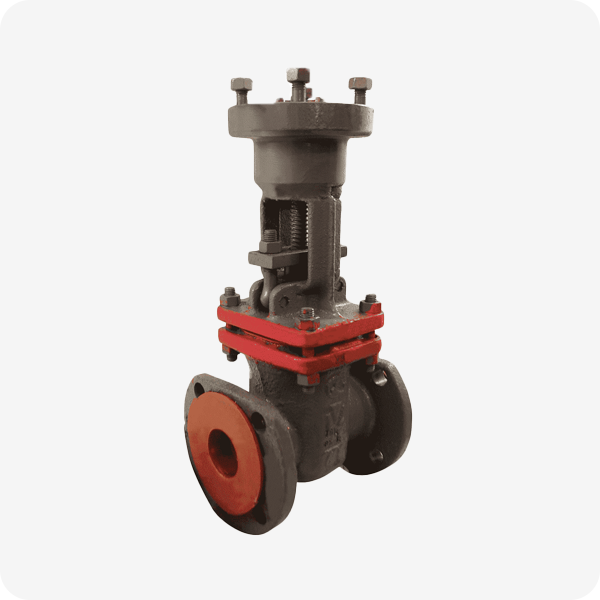

Задвижка стальная клиновая ЗКЛ2-25 30с964нж МЗТА

Технические характеристики задвижек 30с964нж

Показатели назначения задвижек 30с964нж

• Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
• Температура рабочей среды: от −40°С  до +450°С
• Условия эксплуатации: У1
• Минимальная температура окружающего воздуха: −40°С

Материальное исполнение задвижек 30с964нж

• 1. Корпус: сталь 25Л
• 2. Крышка: сталь 25Л
• 3. Клин (диски): сталь 25Л
• 4. Шпиндель: 20Х13
• 5. Гайка шпинделя: латунь ЛС59
• 6. Гайка: сталь 25Л
• 7. Шпилька, болт: сталь 35
• 8. Болт откидной: сталь 35
• 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
• 10. Набивка сальника: АГИ, ТРГ
• 11. Подшипник: по ГОСТ 7872-89
• 12. Наплавка на кольце в корпусе: 07Х25Н13
• 13. Наплавка на клине: сталь по типу 20Х13

• Наименование	DN	L	D	H2
  Задвижка 30с964нж DN 50	50	180	160	303
  Задвижка 30с964нж DN 80	80	210	195	349
  Задвижка 30с964нж DN 100	100	230	230	399
  Задвижка 30с964нж DN 150	150	403	300	577
  Задвижка 30с964нж DN 200	200	419	360	690
  Задвижка 30с964нж DN 250	250	457	425	838
  Задвижка 30с964нж DN 300	300	500	485	986
  Задвижка 30с964нж DN 350	350	550	550	1205
  Задвижка 30с964нж DN 400	400	600	610	1270
  Задвижка 30с964нж DN 500	500	700	730	1545
  Задвижка 30с964нж DN 600	600	800	840	1665
  Задвижка 30с964нж DN 700	700	900	960	2070
  Задвижка 30с964нж DN 800	800	1000	1075	2625
  Задвижка 30с964нж DN 1000	1000	1200	1315	3230
  Задвижка 30с964нж DN 1200	1200	1400	1525	3935
