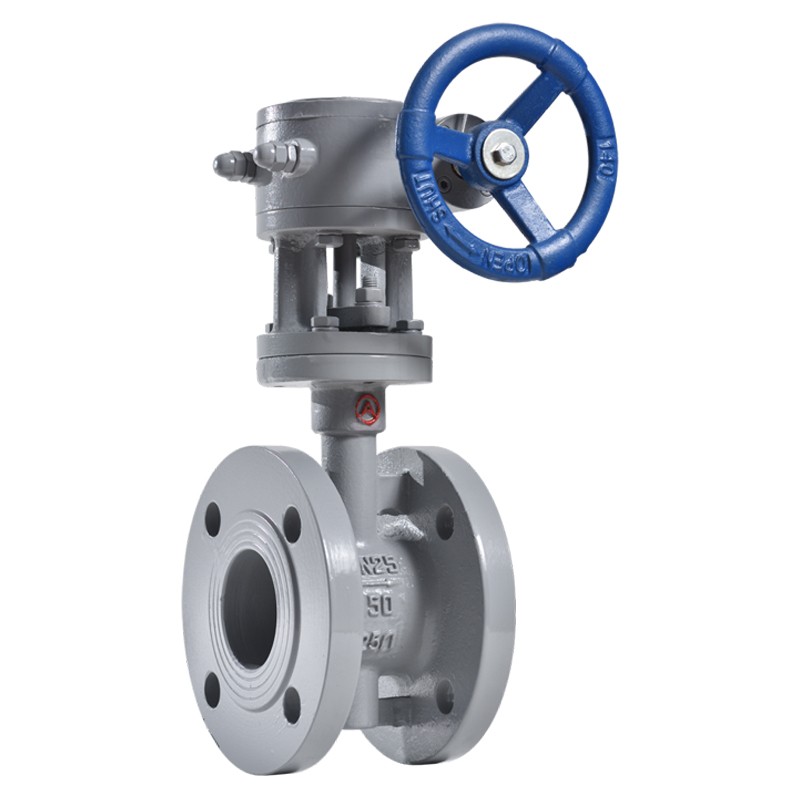

Затворы предназначены для установки как в качестве запорных, так и условно регулирующих органов на технологических линиях различных производств. Затворы изготавливаются в соответствии с требованиями ТУ 3721-001-22294686-2008 и конструкторской документации.
| DN | D присоед. | D | L | В | H | d | n |
| 50 | 125 | 98 | 220 | 43 | 225 | 20 | 4 |
| 80 | 160 | 133 | 220 | 46 | 260 | 20 | 4 |
| 100 | 180 | 158 | 270 | 52 | 280 | 20 | 4 |
| 150 | 240 | 212 | 270 | 56 | 345 | 24 | 4 |
| 200 | 295 | 266 | 500 | 60 | 395 | 24 | 4 |
| 250 | 355 | 330 | 670 | 68 | 490 | 26 | 4 |
| № | Наименование | Материал |
| 1 | привод (редуктор) | - |
| 2 | корпус | Сталь 25Л ГОСТ977 |
| 3 | диск | Сталь 25Л ГОСТ977 |
| 4 | шток | Сталь 20Х13 ГОСТ5632 |
| 5 | стойка | Сталь 25Л ГОСТ977 |
| 6 | втулка сальника | Сталь 25Л ГОСТ977 |
| 7 | кольцо сальниковое | ТРГ |
| 8 | крышка нижняя | Сталь 25Л ГОСТ977 |
| 9 | прокладка | ТРГ |
| 10 | уплотняющий эл-т | Сталь 20Х13 ГОСТ5632 + ТРГ |
| 11 | прижимное кольцо | Сталь 20Х13 ГОСТ5632 |
| 12 | болт | - |
| 13 | болт | - |
| 14 | болт | - |
| 15 | болт | - |
| 16 | гайка | - |
| 17 | гайка | - |
| 18 | шпилька | - |
| 19 | штифт | - |
