Затвор дисковый с ручным приводом с контролем положения УКПЗА Спецавтоматика

Затвор дисковый поворотный предназначен для использования в различных отраслях как запорное устройство в системах технического водоснабжения и установках пожаротушения (в том числе воздушных трубопроводах). Затвор может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении (универсальное).

Для систем пожаротушения применяются только затворы дисковые с сертификатом пожарной безопасности.

Выпуск затворов дисковых «АМК» с максимальным рабочим гидравлическим давлением 1,0 МПа временно приостановлен.

О сроках возобновления реализации уточнять в отделе продаж.

Преимущества:

  • Затвор может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении.
  • Максимальное рабочее гидравлическое давление, МПа, из ряда: 1,0; 1,6
  • Максимальное рабочее пневматическое давление, МПа: 0,6
  • Класс герметичности: А
  • Рабочая среда: вода, воздух, пенообразователь.
  • Температура рабочей среды, ºС: -15…+45
  • Затворы из композиционного материала обладают меньшим весом

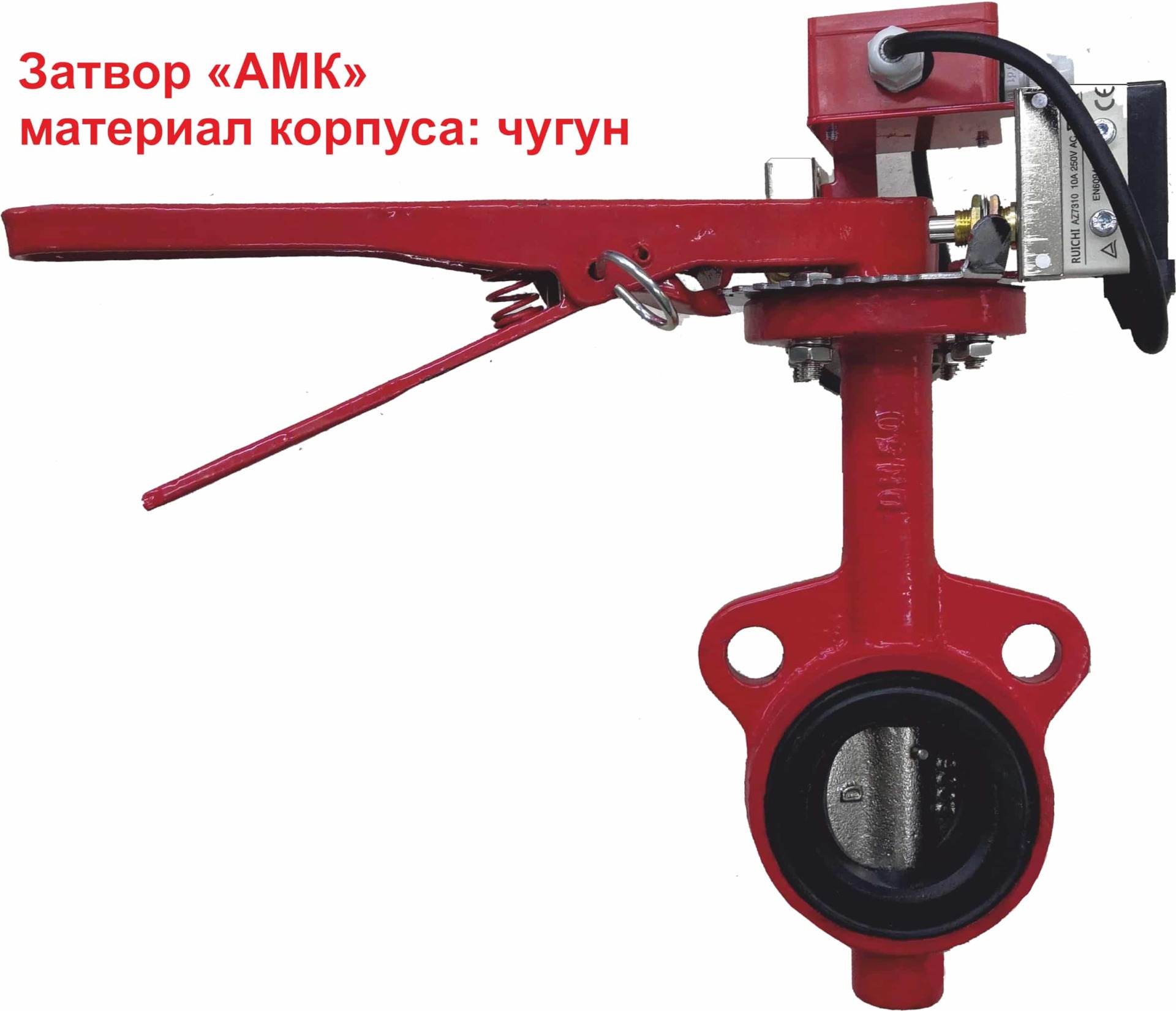

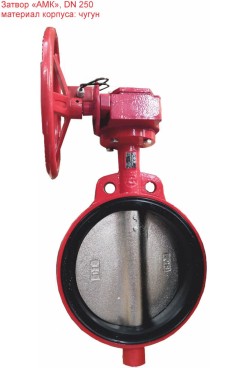

Исполнение «АМК» с устройством контроля положения (УКПЗА). С сертификатом пожарной безопасности.

Материал корпуса: чугун

DN 125, 150, 200, 250

Затвор оборудован устройством контроля положения запорной арматуры УКПЗА v1 (v2, v3 или v4). Модель УКПЗА определяет заказчик.

Пример условного обозначения затвора:

  • Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v1» (v1 — с нормально разомкнутым «сухим контактом» реле, требуется питание 9…30 В)
  • Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v2» (v2 — аналоговый (1 … 4 кОм), требуется питание 9…30 В)
  • Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v3» (v3 — RS-485 (Modbus RTU), требуется питание 9…30 В)
  • Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v4» (v4 — нетокопотребляющие «сухие контакты»)

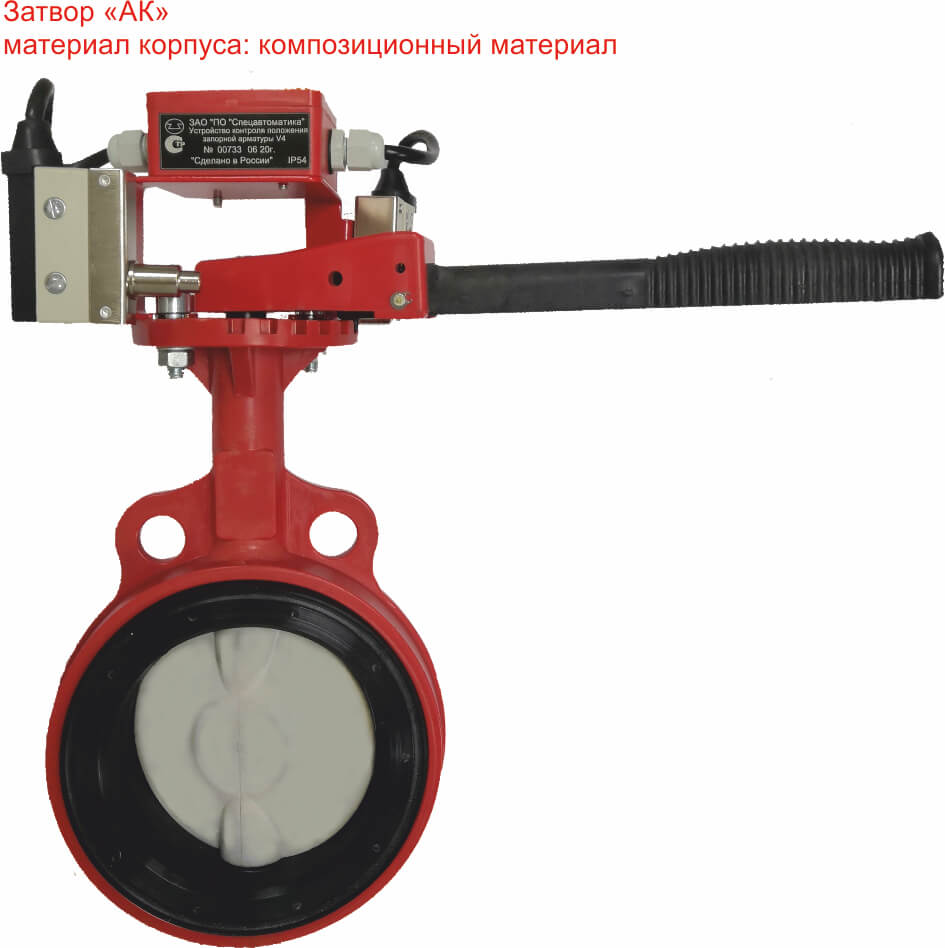

Исполнение «АК» с устройством контроля положения (УКПЗА). С сертификатом пожарной безопасности.

Материал корпуса: композиционный материал

DN 50, 65, 80, 100

Прошли сертификацию на соответствие требованиям «Технического регламента о требованиях к средствам обеспечения пожарной безопасности (ТР ЕАЭС 043/2017)» новые дисковые затворы «АК» с контролем положения запорной арматуры УКПЗА, выполненные из композиционного материла (DN 50, 65, 80, 100).

Затвор оборудован устройством контроля положения запорной арматуры УКПЗА v1 (v2, v3 или v4). Модель определяет заказчик.

Пример условного обозначения затвора:

  • Зт 100/1,6(Р)-Ф.У3.1-«АК-100v1» (v1 — с нормально разомкнутым «сухим контактом» реле, требуется питание 9…30 В)
  • Зт 100/1,6(Р)-Ф.У3.1-«АК-100v2» (v2 — аналоговый (1 … 4 кОм), требуется питание 9…30 В)
  • Зт 100/1,6(Р)-Ф.У3.1-«АК-100v3» (v3 — RS-485 (Modbus RTU), требуется питание 9…30 В)
  • Зт 100/1,6(Р)-Ф.У3.1-«АК-100v4» (v4 — нетокопотребляющие «сухие контакты»)
DN 50 65 80 100 125 150 200 250
Исполнение «АМК» с устройством контроля положения (УКПЗА). Материал корпуса: чугун. Наличие сертификата пожарной безопасности
Вес, кг         8,7 10 15 28
Исполнение «АК» с устройством контроля положения (УКПЗА). Материал корпуса: композиционный материал. Наличие сертификата пожарной безопасности.
Вес, кг 1,7 1,8 2,1 2,7 - - - -
Наименование Исполнение Номинальный Диаметр Pmax, МПа
Затвор дисковый 3т50/1,6(Р)-Ф.УЗ.1-"АК-50v1" С контролем положения (УКПЗА v1) DN 50 1,6
Затвор дисковый 3т50/1,6(Р)-Ф.УЗ.1-"АК-50v2" С контролем положения (УКПЗА v2) DN 50 1,6
Затвор дисковый 3т50/1,6(Р)-Ф.УЗ.1-"АК-50v3" С контролем положения (УКПЗА v3) DN 50 1,6
Затвор дисковый 3т50/1,6(Р)-Ф.УЗ.1-"АК-50v4" С контролем положения (УКПЗА v4) DN 50 1,6
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v1" С контролем положения (УКПЗА v1) DN 65 1,6
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v2" С контролем положения (УКПЗА v2) DN 65 1,6
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v3" С контролем положения (УКПЗА v3) DN 65 1,6
Затвор дисковый 3т65/1,6(Р)-Ф.УЗ.1-"АК-65v4" С контролем положения (УКПЗА v4) DN 65 1,6
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v1" С контролем положения (УКПЗА v1) DN 80 1,6
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v2" С контролем положения (УКПЗА v2) DN 80 1,6
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v3" С контролем положения (УКПЗА v3) DN 80 1,6
Затвор дисковый 3т80/1,6(Р)-Ф.УЗ.1-"АК-80v4" С контролем положения (УКПЗА v4) DN 80 1,6
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v1" С контролем положения (УКПЗА v1) DN 100 1,6
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v2" С контролем положения (УКПЗА v2) DN 100 1,6
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v3" С контролем положения (УКПЗА v3) DN 100 1,6
Затвор дисковый 3т100/1,6(Р)-Ф.УЗ.1-"АК-100v4" С контролем положения (УКПЗА v4) DN 100 1,6
Затвор дисковый 3т 125/1,0(Р)-Ф.У3.1-"АМК-125v1" С контролем положения (УКПЗА v1) DN 125 1
Затвор дисковый 3т 125/1,0(Р)-Ф.У3.1-"АМК-125v2" С контролем положения (УКПЗА v2) DN 125 1
Затвор дисковый 3т 125/1,0(Р)-Ф.У3.1-"АМК-125v3" С контролем положения (УКПЗА v3) DN 125 1
Затвор дисковый 3т 125/1,0(Р)-Ф.У3.1-"АМК-125v4" С контролем положения (УКПЗА v4) DN 125 1
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v1" С контролем положения (УКПЗА v1) DN 125 1,6
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v2" С контролем положения (УКПЗА v2) DN 125 1,6
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v3" С контролем положения (УКПЗА v3) DN 125 1,6
Затвор дисковый 3т 125/1,6(Р)-Ф.У3.1-"АМК-125v4" С контролем положения (УКПЗА v4) DN 125 1,6
Затвор дисковый 3т 150/1,0(Р)-Ф.У3.1-"АМК-150v1" С контролем положения (УКПЗА v1) DN 150 1
Затвор дисковый 3т 150/1,0(Р)-Ф.У3.1-"АМК-150v2" С контролем положения (УКПЗА v2) DN 150 1
Затвор дисковый 3т 150/1,0(Р)-Ф.У3.1-"АМК-150v3" С контролем положения (УКПЗА v3) DN 150 1
Затвор дисковый 3т 150/1,0(Р)-Ф.У3.1-"АМК-150v4" С контролем положения (УКПЗА v4) DN 150 1
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v1" С контролем положения (УКПЗА v1) DN 150 1,6
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v2" С контролем положения (УКПЗА v2) DN 150 1,6
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v3" С контролем положения (УКПЗА v3) DN 150 1,6
Затвор дисковый 3т 150/1,6(Р)-Ф.У3.1-"АМК-150v4" С контролем положения (УКПЗА v4) DN 150 1,6
Затвор дисковый 3т 200/1,0(Р)-Ф.У3.1-"АМК-200v1" С контролем положения (УКПЗА v1) DN 200 1
Затвор дисковый 3т 200/1,0(Р)-Ф.У3.1-"АМК-200v2" С контролем положения (УКПЗА v2) DN 200 1
Затвор дисковый 3т 200/1,0(Р)-Ф.У3.1-"АМК-200v3" С контролем положения (УКПЗА v3) DN 200 1
Затвор дисковый 3т 200/1,0(Р)-Ф.У3.1-"АМК-200v4" С контролем положения (УКПЗА v4) DN 200 1
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v1" С контролем положения (УКПЗА v1) DN 200 1,6
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v2" С контролем положения (УКПЗА v2) DN 200 1,6
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v3" С контролем положения (УКПЗА v3) DN 200 1,6
Затвор дисковый 3т 200/1,6(Р)-Ф.У3.1-"АМК-200v4" С контролем положения (УКПЗА v4) DN 200 1,6
Затвор дисковый 3т 250/1,0(Р)-Ф.У3.1-"АМК-250v1" С контролем положения (УКПЗА v1) DN 250 1
Затвор дисковый 3т 250/1,0(Р)-Ф.У3.1-"АМК-250v2" С контролем положения (УКПЗА v2) DN 250 1
Затвор дисковый 3т 250/1,0(Р)-Ф.У3.1-"АМК-250v3" С контролем положения (УКПЗА v3) DN 250 1
Затвор дисковый 3т 250/1,0(Р)-Ф.У3.1-"АМК-250v4" С контролем положения (УКПЗА v4) DN 250 1
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v1" С контролем положения (УКПЗА v1) DN 250 1,6
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v2" С контролем положения (УКПЗА v2) DN 250 1,6
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v3" С контролем положения (УКПЗА v3) DN 250 1,6
Затвор дисковый 3т 250/1,6(Р)-Ф.У3.1-"АМК-250v4" С контролем положения (УКПЗА v4) DN 250 1,6
