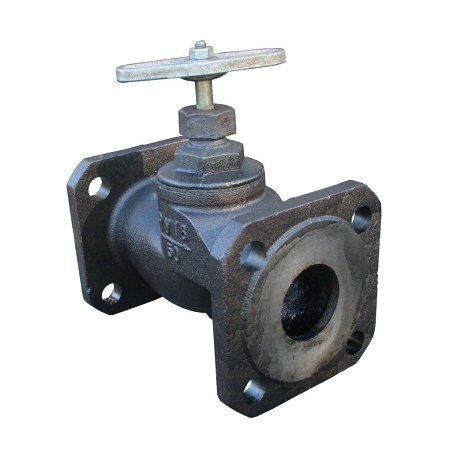

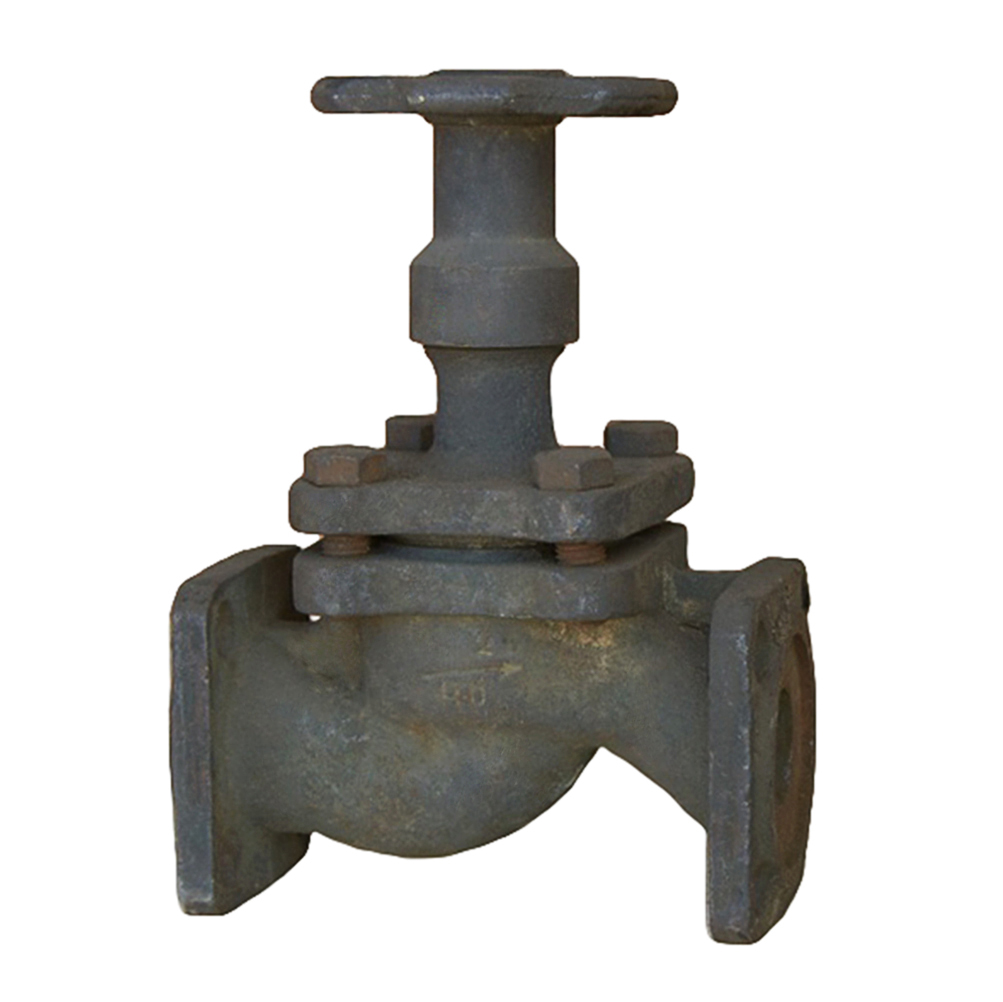

Клапан запорный проходной 15кч80п предназначен для использования в качестве запорного устройства для трубопроводов холодильных установок, работающих на хладоне, аммиаке, воде и паре с температурой рабочей среды до +150°С. Клапан изготавливается из ковкого чугуна марки КЧ30-6 и имеет фланцевое присоединение к трубопроводу. Клапан 15кч80п изготавливается условными диаметрами Ду32, Ду40, Ду50 мм.
Расшифровка 15кч80п маркировка, структура условного обозначения
15кч80п 15 - тип арматуры - клапан (вентиль);
кч - материал корпуса - ковкий чугун;
80 - номер модели;
п- материал уплотнения - пластмасса(фторопласт).
Технические характеристики 15кч80п
- Привод: ручной;
- Номинальное давление PN, МПа (кгс/см2): 2,5 (25);
- Присоединение к трубопроводу: фланцевое;
- Установочное положение на трубопроводе: любое;
- Регламентирующий документ: ТУ 26-23-007-92;
- Герметичность затвора по ГОСТ 9544-93: «А»;
- Таблица-фигура: 15кч80п;
- Материал корпуса, крышки: чугун КЧ30-6;
- Материал золотника, шпинделя: сталь;
- Материал уплотнения в затворе: фторопласт;
Габаритные и присоединительные размеры 15кч80п
| Таблица фигур |
Материал корпуса |
Давление (PУ), кгс/см2 |
Диаметр (ДУ), мм |
Рабочая среда |
Строит. длина, L |
Масса, кг |
| 15кч80п |
чугун |
16 |
32 |
хладон-12 и хладон-22 (с 10%-ным содержанием масел ХФ12-18, ХФ22-24, ХВ22в-16 и ХА-30) с температурой от -30°С до +120°С |
180 |
7.8 |
| 40 |
200 |
10 |
| 50 |
230 |
12 |
| 100 |
350 |
47 |
