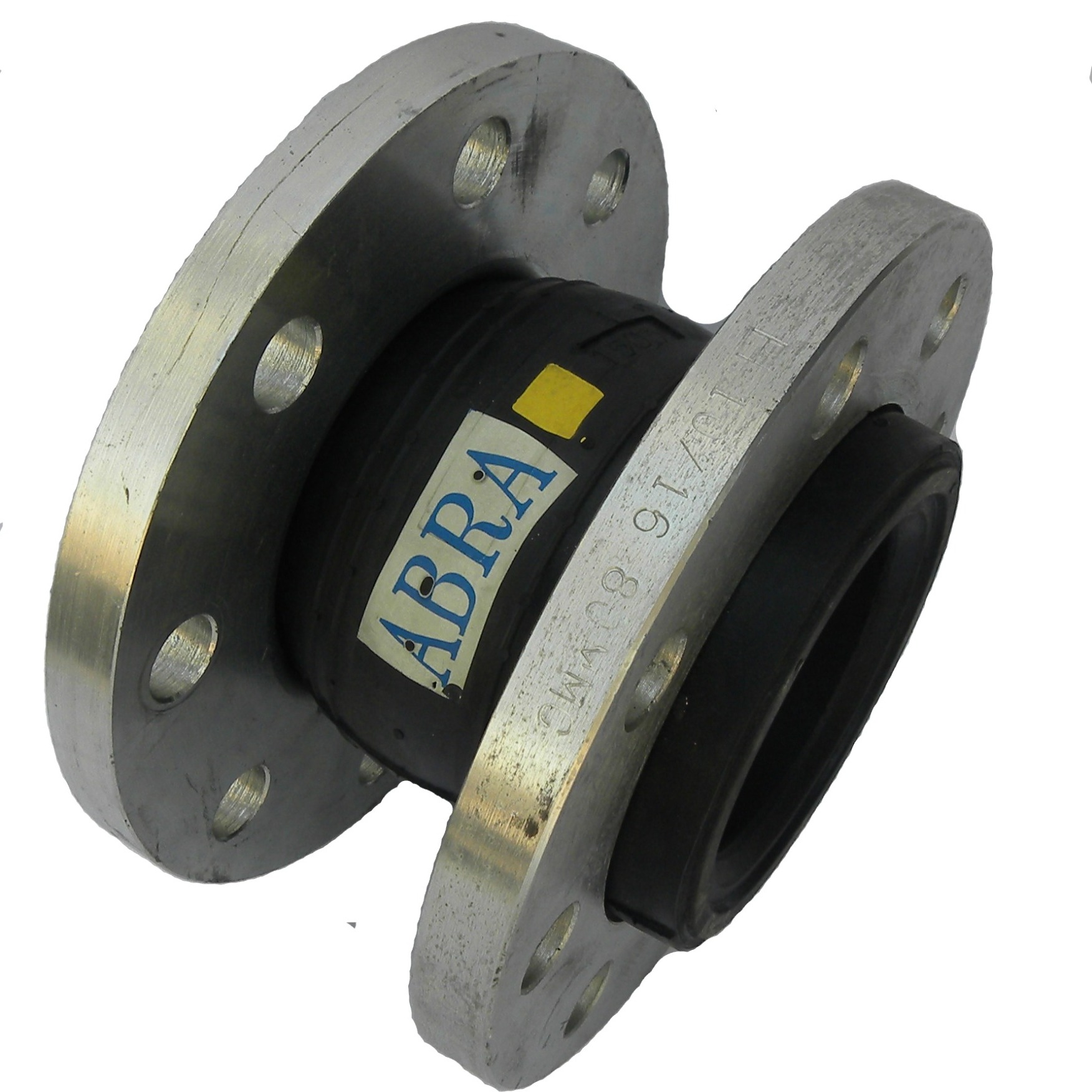

Гибкая вставка фланцевая ABRA- EJF-16 NBR

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают отличной химической устойчивостью к:
  • воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
  • минеральным маслам
  • бензинам неэтилированным
  • природному (натуральному) газу
  • большинству буровых растворов
  • алифатическим углеводородам (метан, пропан, бутан)
  • хладагентам ("хладонам", "фреонам", холодильным агентам) групп HFA, HFB, HFC
  • дизельному горючему с содержанием ароматических углеводородов не более 40% (обычное дизтопливо)
  • растительным и животным маслам и жирам
  • большому количеству разбавленных кислот и оснований, солевых растворов при комнатной температуре

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают средней химической устойчивостью (нежелательно, но возможно применение) к нижеследующим средам:

  • Дизтопливо с содержанием ароматических углеводородов свыше 40%, этилированные бензины
  • Биологически разлагающиеся гидравлические жидкости
  • Силиконовые масла и жиры (масла могут вызвать сокращение)

Гибкие вставки - виброкомпенсаторы ABRA-NBR обладают низкой / нулевой химической устойчивостью (не применяются) к нижеследующим средам:

  • Ароматические углеводороды (толуол, бензол)
  • Хлорированные углеводороды (трихлор-, перхлорэтилен)
  • Тормозные жидкости и антифризы на гликолевой основе
  • Хладагенты ("хладоны", "фреоны", холодильные агенты) группы HFD
  • Ацетон; этиловый, бутиловый и т.д. эфиры

Основные назначения и области применения таких антивибрационных компенсаторов это:

  • снижение шума,
  • снижение вибрации,
  • поглощение части энергии гидравлических ударов,
  • компенсация продольных смещений трубопроводов
  • компенсация поперечных смещений (сдвигов),
  • компенсация изгибов трубопроводов,
  • гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
  • компенсация тепловых удлинений (сокращений) трубопроводов,
  •

гибкие вставки эластичные - резиновые компенсаторы антивибрационные - фланцевые предназначены для установки за и перед

  • насосами,
  • вентиляторами и вентиляционными установками ,
  • компрессорами,
  • мешалками,
  • и другими устройствами создающими вибрацию или шум в системе
Ду / DN 25
1"		 32
1 1/4"		 40
1 1/2"		 50
2"		 65
2 1/2"		 80
3"		 100
4"		 125
5"		 150
6"		 200
8"		 250
10"		 300
12"		 350
14"		 400
16"		 450
18 "		 500
20"		 600
24"
Давление максимальное (пртборное)
16 бар (1,6 МПа)
Давление минимальное (абсолютное)
0,2 бар (0,02 МПа)
Диапазон рабочих температур, °C
-20 / + 80 °C (указана максимальная температура, температура рабочая максимальная: + 70 °C, указана минимальная температура, при этом рабочая минимальная: -20 °C)
Код товара ABRA
-EJF-
16
025NBR		 ABRA
-EJF-
16
032NBR		 ABRA
-EJF-
16
040NBR		 ABRA
-EJF-
16
050NBR		 ABRA
-EJF-
16
065NBR		 ABRA
-EJF-
16
080NBR		 ABRA
-EJF-
16
100NBR		 ABRA
-EJF-
16
125NBR		 ABRA
-EJF-
16
150NBR		 ABRA
-EJF-
16
200NBR		 ABRA
-EJF-
16
250NBR		 ABRA
-EJF-
16
300NBR		 ABRA
-EJF-
16
350NBR		 ABRA
-EJF-
16
400NBR		 ABRA
-EJF-
16
450NBR		 ABRA
-EJF-
16
500NBR		 ABRA
-EJF-
16
600NBR
L - строительная длина, мм 95 95 95 105 115 130 135 170 180 205 240 260 265 265 265 265 265
L1 - допустимое сжатие, мм 8 8 8 8 12 12 18 18 18 25 25 25 25 25 25 25 25
L2 - допустимое растяжение, мм 2 2 2 3 3 5 5 5 7 7 7 8 8 8 8 8 8
L3 - допустимое линейное
смещение (сдвиг), мм		 4 4 4 4 5 5 6 6 6 10 10 10 10 10 10 10 10
а - допустимое угловое
смещение (изгиб), угловых градусов °		 5° 5° 5° 5° 5° 5° 5° 5° 5° 5° 5° 5° 5° 5° 5° 5° 5°
Приведенные перемещения возможны в динамике, не при установке! при условии правильной установки (см. паспорт и инструкцию на сайте) и не все комбинации допустимы одновременно. Для правильной установки необходимо соблюдать инструкцию и использовать динамометрический ключ. Вставки PN10 намного более "подвижные", чем вставки PN16. Т.е. использование вставок PN16 при возможности использования PN10 - неразумно. Вставка создана для работы на сжатие. Но при правильной установке, в динамике, может работать на растяжение. Установка фланцевой вставки без динамометрического ключа невозможна.
D1 - межосевое расстояние
присоединительных отверстий, мм		 85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650 770
d - диаметр присоединительных
отверстий, мм		 16 18 18 18 18 18 18 18 23 23 27 27 27 30 30 33 37
КСО - количество сквозных
отверстий в 1 фланце		 4 4 4 4 4 8 8 8 8 12 12 12 16 16 20 20 20
Вес, кг 2,0 3,0 4,5 5,0 6,0 7,5 9,0 12,0 15,0 20,0 25,0 30,0 33,0 47,0 55,0 90,1 113,9
