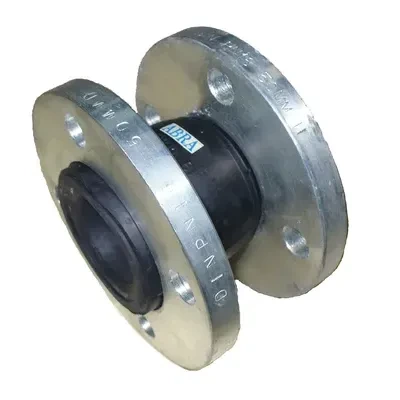

Гибкая вставка фланцевая ABRA- EJF-10

Гибкие вставки - виброкомпенсаторы ABRA обладают отличной химической устойчивостью к:
  • воде, в том числе морской воде, деминерализованной, дистиллированной, газированной воде и т.п.
  • стандартным теплоносителям тепловых сетей (систем отопления) на основе воды
  • стандартным антифризам на основе этиленгликоля и пропиленгликоля и нек.др.
  • техническому воздуху и т.д.

Основные назначения и области применения таких антивибрационных компенсаторов это:

  • снижение шума,
  • снижение вибрации,
  • поглощение части энергии гидравлических ударов,
  • компенсация продольных смещений трубопроводов
  • компенсация поперечных смещений (сдвигов),
  • компенсация изгибов трубопроводов,
  • гальваническая развязка трубопроводов, сделанных из различных материалов для защиты от электролитической (электрохимической) коррозии,
  • компенсация тепловых удлинений (сокращений) трубопроводов,
  • Иногда в дополнение к стандартной гибкой вставке разумно применять специальные контрольные (ограничительные) стержни

гибкие вставки эластичные - резиновые компенсаторы антивибрационные -виброкомпенсаторы фланцевые предназначены для установки за и перед

  • насосами,
  • вентиляторами и вентиляционными установками ,
  • компрессорами,
  • мешалками,
  • и другими устройствами создающими вибрацию или шум в системе

гибкие вставки эластичные - резиновые компенсаторы антивибрационные -виброкомпенсаторы фланцевые используются в системах отопления, тепло-водоснабжения, канализации и системах кондиционирования. . Конечно, данную конструкцию можно использовать на воздух, азот, углекислый газ и другие нейтральные жидкости и газы.
Ду / DN 25
1"		 32
1 1/4"		 40
1 1/2"		 50
2"		 65
2 1/2"		 80
3"		 100
4"		 125
5"		 150
6"		 200
8"		 250
10"
Давление максимальное (приборное)
10 бар (1,0 МПа)
Давление минимальное (абсолютное)
0,5 бар (0,05 МПа)
Диапазон рабочих температур, °C
-20 / + 110 °C (указана максимальная температура, температура рабочая максимальная: + 95 °C, указана минимальная температура, при этом рабочая минимальная: -20 °C)
Код товара ABRA
-EJF-
10
025		 ABRA
-EJF-
10
032		 ABRA
-EJF-
10
040		 ABRA
-EJF-
10
050		 ABRA
-EJF-
10
065		 ABRA
-EJF-
10
080		 ABRA
-EJF-
10
100		 ABRA
-EJF-
10
125		 ABRA
-EJF-
10
150		 ABRA
-EJF-
10
200		 ABRA
-EJF-
10
250
L - строительная длина, мм 95 95 95 105 115 130 135 170 180 205 240
L1 - допустимое сжатие, мм 8 8 8 8 12 12 18 18 18 25 25
L2 - допустимое растяжение, мм 4 4 4 5 6 6 10 10 10 14 14
L3 - допустимое линейное
смещение (сдвиг), мм		 8 8 8 8 10 10 12 12 12 22 22
а - допустимое угловое
смещение (изгиб), угловых градусов °		 15° 15° 15° 15° 15° 15° 15° 15° 15° 15° 15°
Приведенные перемещения возможны в динамике, не при установке! при условии правильной установки (см. паспорт и инструкцию на сайте) и не все комбинации допустимы одновременно. Для правильной установки необходимо соблюдать инструкцию и использовать динамометрический ключ. Вставки PN10 намного более "подвижные", чем вставки PN16. Т.е. использование вставок PN16 при возможности использования PN10 - неразумно. Вставка создана для работы на сжатие. Но при правильной установке, в динамике, может работать на растяжение. Установка фланцевой вставки без динамометрического ключа невозможна.
D1 - межосевое расстояние
присоединительных отверстий, мм		 85 100 110 125 145 160 180 210 240 295 350
d - диаметр присоединительных
отверстий, мм		 16 18 18 18 18 18 18 18 22 22 22
КСО - количество сквозных
отверстий в 1 фланце		 4 4 4 4 4 8 8 8 8 8 12
Вес, кг 2,0 3,0 4,5 5,0 6,0 7,5 9,0 12,0 15,0 20,0 25,0
Ду / DN 300
12"		 350
14"		 400
16"		 450
18 "		 500
20"		 600
24"		 700
28"		 800
32"		 900
36 "		 1000
40"		 1200
48"
Давление максимальное (приборное)
10 бар (1,0 МПа)
8 бар (0,8 МПа)
Давление минимальное (абсолютное)
0,5 бар (0,05 МПа)
Диапазон рабочих температур, °C
-20 / + 110 °C (указана максимальная температура, температура рабочая максимальная: + 95 °C, при этом рабочая минимальная: -20 °C)
Код товара ABRA
-EJF-
10
300		 ABRA
-EJF-
10
350		 ABRA
-EJF-
10
400		 ABRA
-EJF-
10
450		 ABRA
-EJF-
10
500		 ABRA
-EJF-
10
600		 ABRA
-EJF-
10
700		 ABRA
-EJF-
10
800		 ABRA
-EJF-
10
900		 ABRA
-EJF-
10
1000		 ABRA
-EJF-
10
1200
L - строительная длина, мм 260 265 265 265 265 265 265 265 265 265 265
L1 - допустимое сжатие, мм 25 25 25 25 25 25 25 25 25 25 25
L2 - допустимое растяжение, мм 14 16 16 16 16 16 16 16 16 16 16
L3 - допустимое линейное
смещение (сдвиг), мм		 22 22 22 22 22 22 22 22 22 22 22
а - допустимое угловое
смещение (изгиб), угловых градусов °		 15° 15° 15° 15° 15° 15° 8° 8° 5° 3° 3°
Приведенные перемещения возможны в динамике, не при установке! при условии правильной установки (см. паспорт и инструкцию на сайте) и не все комбинации допустимы одновременно. Для правильной установки необходимо соблюдать инструкцию и использовать динамометрический ключ. Вставки PN10 намного более "подвижные", чем вставки PN16. Т.е. использование вставок PN16 при возможности использования PN10 - неразумно. Вставка создана для работы на сжатие. Но при правильной установке, в динамике, может работать на растяжение. Установка фланцевой вставки без динамометрического ключа невозможна.
D1 - межосевое расстояние
присоединительных отверстий, мм		 400 460 515 565 620 725 840 950 1050 1160 1380
d - диаметр присоединительных
отверстий, мм		 22 22 26 26 26 30 30 33 33 36 39
КСО - количество сквозных
отверстий в 1 фланце		 12 16 16 20 20 20 24 24 28 28 32
Вес, кг 30,0 33,0 47,0 55,0 63,0 81,0 120 145 165 180 240
